Un ajustement qui suit la forme.
Définissez le diamètre intérieur expansé, le diamètre après rétreint et l’épaisseur de paroi selon la géométrie du composant.
Gaine thermorétractable
Gaines thermorétractables en fluoropolymère
Au plus près.
Une protection mieux pensée.
Les gaines thermorétractables Techyours+™ apportent une protection ajustée aux composants exigeants. Découvrez les options PTFE, FEP, PFA et ETFE pour votre prochain projet.
PTFEFEPPFAETFE
La protection commence par le bon matériau, les bonnes dimensions et un procédé de rétreint maîtrisé.
GAINE FLUOROPOLYMÈRE / VUE CONCEPTUELLE
Conçues autour de votre composant
Moins d’encombrement.
Plus de liberté de conception.
Une surface fonctionnelle.
Évaluez les surfaces fluoropolymères pour leurs propriétés antiadhérentes, leur faible frottement et leur résistance aux produits chimiques du procédé.
Une protection adaptée à sa fonction.
Selon la spécification retenue, évaluez les gaines pour l’isolation, la protection de surface ou l’assistance à la fabrication.
La précision se prépare.
Avant de choisir le rapport de rétreint, tenez compte de la variation longitudinale, de la couverture des extrémités et de la tenue thermique du substrat.
Quatre matériaux, quatre orientations
Trouvez la solution adaptée.
Pour les contraintes thermiques élevées.

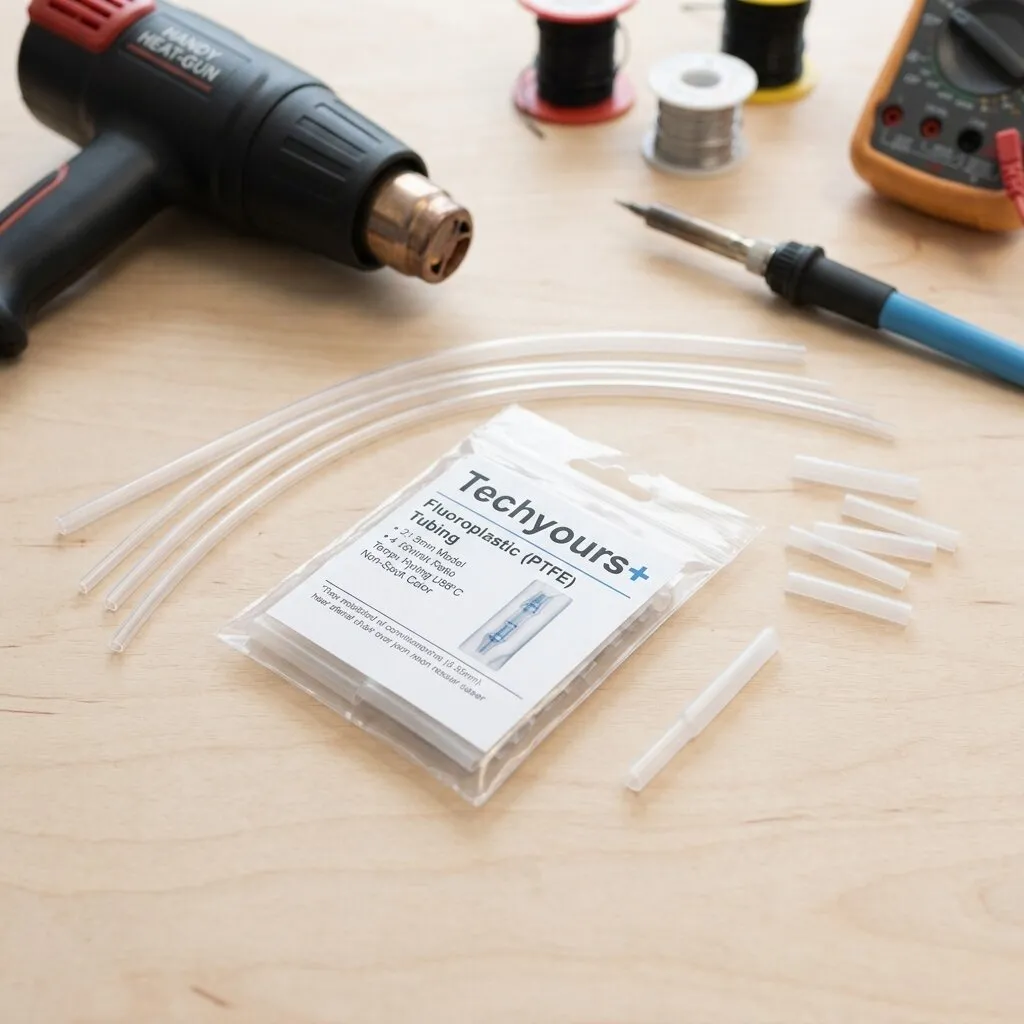

Évaluez le PTFE lorsque le faible frottement et la performance thermique orientent le projet. Vérifiez que le composant supporte le cycle de rétreint requis.
Pour une meilleure visibilité.

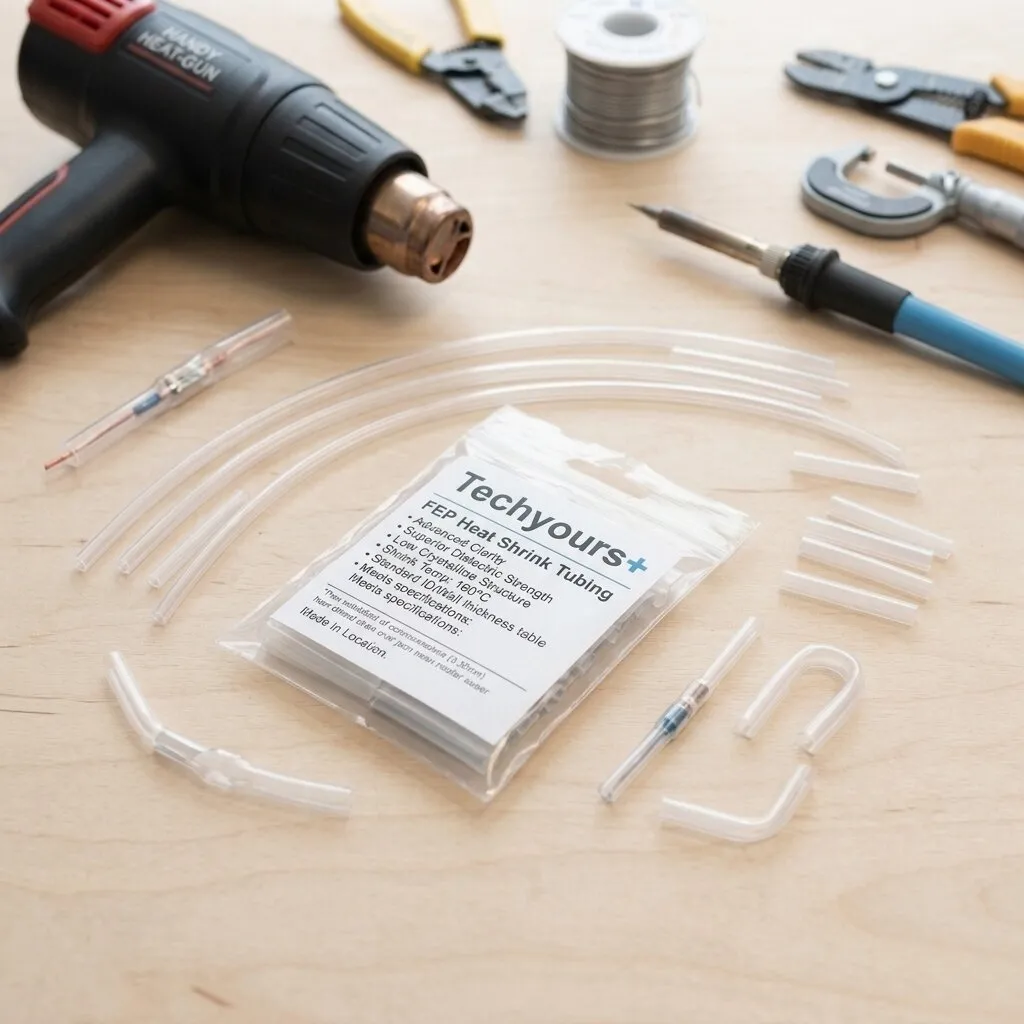

Évaluez le FEP pour les gaines transparentes et le contrôle visuel. Confirmez la transparence et les conditions de rétreint sur le produit choisi.
Pour les procédés exigeants.

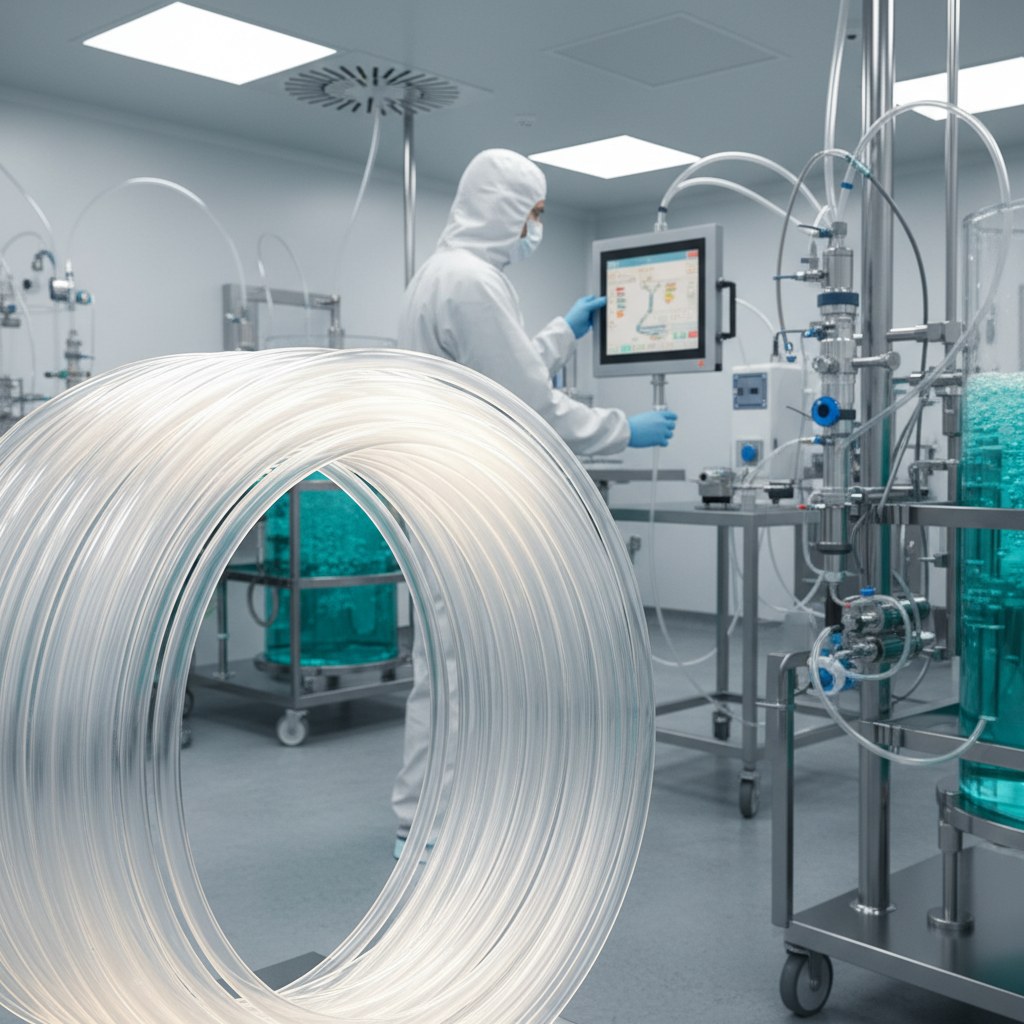

Évaluez le PFA pour les environnements chimiques sévères. Si la pureté est déterminante, demandez les données d’extractibles et de propreté du grade concerné.
Pour la protection mécanique.

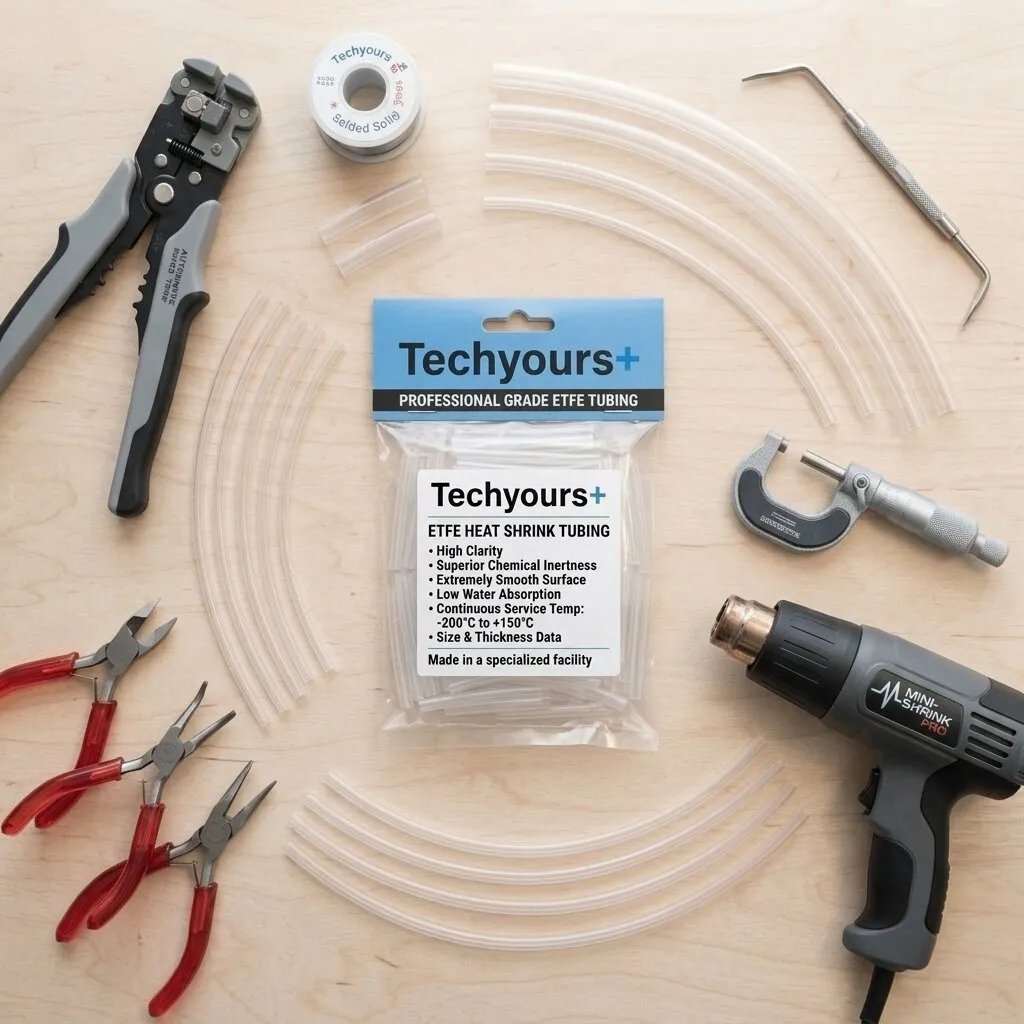

Évaluez l’ETFE lorsque l’abrasion et la manipulation sont déterminantes. Validez la tenue à l’environnement pour le grade et la construction spécifiés.
Sélection technique
Comparez l’essentiel.
AVANT / GAINE EXPANSÉE
APRÈS / GAINE AJUSTÉE
Partez de l’application. Confirmez ensuite la spécification du produit.
| Priorité de conception | PTFE | FEP | PFA | ETFE |
|---|---|---|---|---|
| Critère principal | Faible frottement et exposition thermique | Visibilité et applications de gainage | Conditions du procédé chimique | Abrasion et manipulation |
| À vérifier avant sélection | Chaleur de rétreint et variation de longueur | Transparence et tenue thermique du substrat | Données de pureté et fenêtre de rétreint | Essais mécaniques et environnementaux |
| Dimensions à spécifier | Diamètre intérieur expansé, diamètre intérieur maximal après rétreint, épaisseur après rétreint, longueur de coupe et tolérances | |||
| Données de pose à demander | Température et durée de rétreint, rapport de rétreint, variation longitudinale et méthode de chauffage validée | |||
Ce guide de sélection ne remplace pas une fiche technique. Les limites de température, rapports de rétreint et variations dimensionnelles doivent être confirmés pour le produit livré.
Du concept au composant
Une protection pensée
pour les applications réelles.

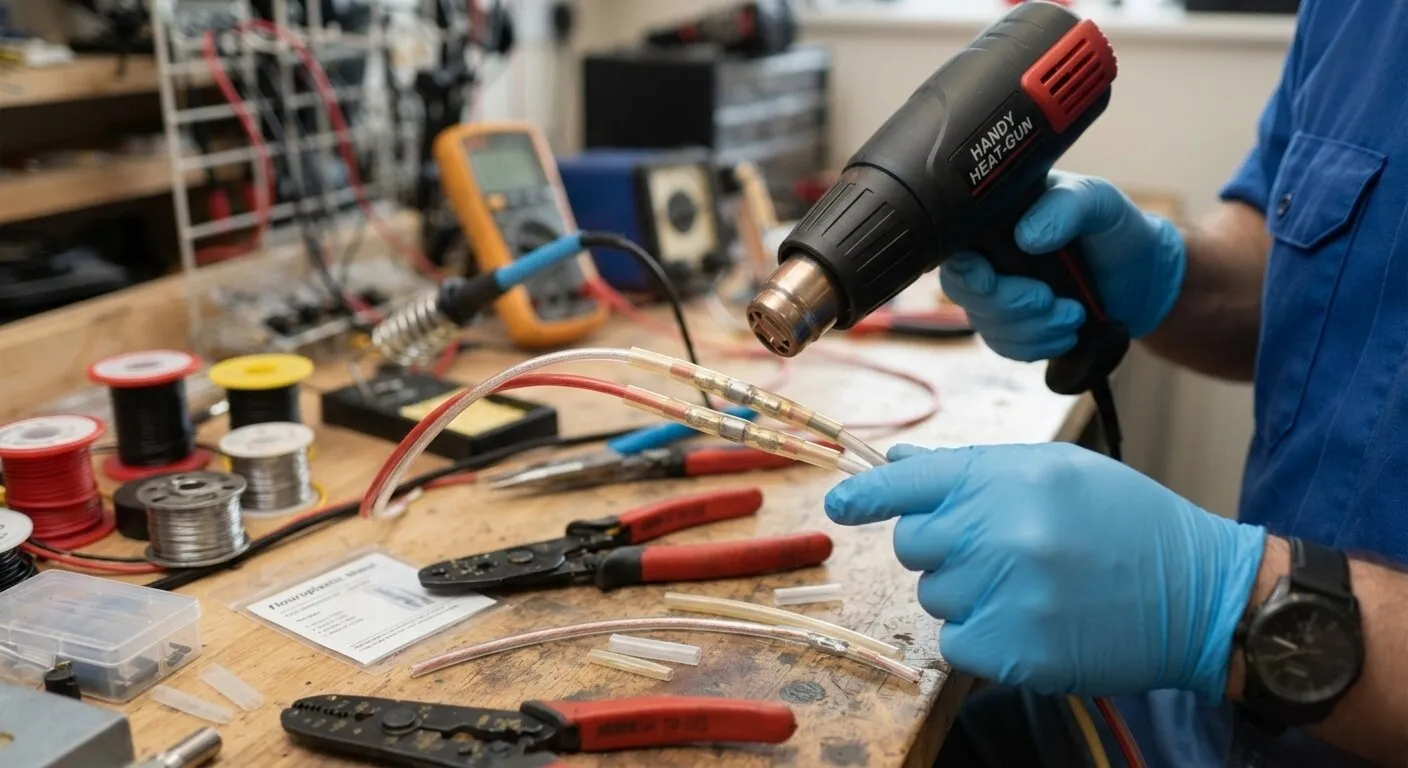

Électronique et câblage
Évaluez les gaines pour les connecteurs, les assemblages de câbles et l’isolation de composants. Validez la tenue diélectrique et la couverture après rétreint.

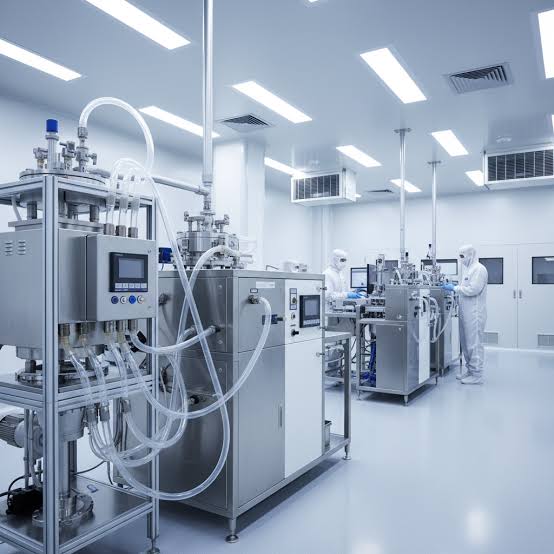

Équipements de procédé
Évaluez la protection des sondes, des corps de capteurs et des surfaces de contact. Testez avec les produits chimiques, températures et durées d’exposition réels.
Fabrication de dispositifs médicaux
Explorez les gaines pour l’assemblage et les opérations de fabrication. Précisez si la gaine est retirée ou conservée et demandez les documents adaptés à l’usage prévu.
Revêtement de surfaces et de rouleaux
Évaluez le gainage lorsque les propriétés antiadhérentes et la protection de surface comptent. Testez l’ajustement, la finition et la durabilité en conditions réelles.
Rétreint thermique maîtrisé
Une meilleure finition.
Étape par étape.
AVANT / GAINE EXPANSÉE
APRÈS / GAINE AJUSTÉE
Commencez par la propreté.
Nettoyez et séchez le composant. Éliminez les arêtes vives et inspectez la gaine avant la pose.
Prévoyez le rétreint.
Utilisez le diamètre et la longueur de coupe spécifiés. Prévoyez la variation longitudinale et vérifiez la couverture des extrémités.
Suivez un cycle validé.
Respectez la température, la durée et la méthode de chauffage du fournisseur. Chauffez uniformément et progressivement pour laisser l’air s’échapper.
Laissez la pièce se stabiliser.
Refroidissez selon les instructions du procédé. Vérifiez les dimensions finales, l’état de surface et les performances électriques ou fonctionnelles requises.
Validez le procédé sur des pièces d’essai. La température de rétreint diffère de la température d’utilisation continue : elles ne sont pas interchangeables.
Des spécifications claires
Votre prochain projet.
Donnons-lui forme.
Quelles dimensions fournir pour une demande ?
Indiquez le diamètre du composant, les diamètres intérieurs expansé et rétreint, la paroi après rétreint, la longueur couverte et les tolérances. Joignez un plan pour les géométries complexes.
La gaine assure-t-elle une étanchéité aux fluides ?
Le rétreint crée un ajustement serré. L’étanchéité aux liquides ou aux gaz exige une construction adaptée et une validation propre à l’application.
Comment vérifier la conformité et l’aptitude à l’usage ?
Demandez les documents du grade exact et de la gaine finie. Précisez les exigences de biocompatibilité, d’extractibles, de substances réglementées ou de votre secteur.
Une demande prête pour l’étude technique.
Indiquez dans le formulaire ci-dessous le matériau souhaité, les dimensions, l’environnement, la limite thermique du substrat, la quantité et les documents nécessaires.
"Votre prochaine grande conception ne tient plus qu'à une enveloppe protectrice."
Matrice des Performances Techniques
| Indicateurs Techniques | PTFE | FEP | PFA | ETFE |
|---|---|---|---|---|
| Température max. en continu | Jusqu'à 260°C | Jusqu'à 204°C | Jusqu'à 260°C | Jusqu'à 150°C |
| Température de rétraction rec. | Élevée: 330°C+ | Basse: 175°C+ | Moy-Élevée: 200°C+ | Moy-Basse: 185°C+ |
| Rétrécissement longitudinal | ±10% à ±15% *(Perte de longueur élevée) | Moins de ±5% *(Extrêmement stable) | Moins de ±5% *(Standard de précision) | Moins de ±8% *(Excellente stabilité) |
| Résistance mécanique / Abrasion | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐⭐ |
| Inertie chimique (Acides/Bases) | ⭐⭐⭐⭐⭐ (Universelle) | ⭐⭐⭐⭐⭐ (Excellente) | ⭐⭐⭐⭐⭐ (Ultra-pure / Semi-cond.) | ⭐⭐⭐⭐ (Résistance aux huiles) |
| Transparence optique / Clarté | ⭐ (Laiteux / Opaque) | ⭐⭐⭐⭐⭐ (Glasklar / Transparent) | ⭐⭐⭐⭐ (Haute clarté) | ⭐⭐⭐⭐ (Haute transmission) |
| Coefficient de friction dynamique | 0.05 (Extremement bas) | 0.08 (Bas) | 0.10 (Bas) | 0.30 (Standard) |
💡 【Techyours+ Conseil pour l’Achat & la Conception】
En raison de ses propriétés moléculaires intrinsèques, le PTFE subit une perte de longueur axiale importante (jusqu'à 15%) lors de sa rétraction. Intégrez impérativement cette réduction longitudinale lors de la validation de vos plans CAD et des paramètres de coupe en usine. Si votre application exige une tolérance zéro et ne tolère aucun retrait révélant le substrat sous-jacent, privilégiez le FEP或是 le PFA. Leur variation longitudinale reste parfaitement maîtrisée sous la barre des ±5%.
Au-delà de la Matière : Comment Techyours+ Redéfinit la Protection aux Frontières du Réel
Là où le Risque Zéro est l'Unique Standard : Applications en Milieux Extrêmes
Gaines thermorétractables Techyours+ — Conçues pour une fiabilité absolue au cœur des industries de pointe.
| Secteur Stratégique | Matériau Fluoré | Application Pratique sur le Terrain | Valeur Fondamentale & Contribution Critique |
|---|---|---|---|
| Semi-conducteurs & Fabs Advanced Nodes | PFA / FEP | Encapsulation des connecteurs de capteurs dans les systèmes de lithographie EUV, protection des substrats de quartz ultra-purs, et isolation des canalisations ou buses de distribution de fluides chimiques d'attaque et de nettoyage agressifs. | Zéro Contamination & Maximisation du Rendement (Yield) : Scelle hermétiquement les composants métalliques contre la corrosion par les acides et bases bouillants. Élimine le relargage (leaching) d'ions métalliques, garantissant la pureté absolue des fluides pour optimiser les taux de rendement dans les nœuds de gravure sub-nanométriques. |
| Biomédical & Dispositifs Minimaux Invisibles | PTFE / FEP | Gavage protecteur à paroi ultra-fine pour cathéters de cardiologie interventionnelle, faisceaux de câbles endoscopiques, fils-guides et gainage des manches d'instruments chirurgicaux en acier inoxydable. | Sécurité Médicale Absolue & Conformité Réglementaire : Entièrement conforme aux normes de biocompatibilité les plus strictes USP Class VI. Exploite un coefficient de friction exceptionnel de 0,05 pour une insertion vasculaire fluide et sans adhérence, minimisant le traumatisme clinique pour le patient. |
| Aéronautique, Spatial & Défense Nucléaire | ETFE / PTFE | Blindage à haute résistance pour les faisceaux de câblage externes des satellites, protection des lignes de signal critiques dans les compartiments moteurs d'avionique et câblage résistant aux fortes doses de radiations dans les centrales nucléaires. | Garantie d'Intégrité Opérationnelle Sans Défaillance : Résiste aux rayonnements cosmiques et gamma intenses, aux fluctuations thermiques extrêmes du vide spatial et aux abrasions physiques sévères, sécurisant ainsi la transmission ininterrompue des données critiques et de la puissance. |
| Chimie Lourde & Automatisation des Procédés | PFA / PTFE | Protection robuste du câblage interne des réacteurs chimiques à haute température, des faisceaux de tubes d'échangeurs thermiques, des capteurs de sondes de diagraphie de puits profonds et protection de surface des rouleaux industriels d'impression/papeterie. | Prolongation de la Durée de Vie & Réduction des Temps d'Arrêt : Grâce à une inertie chimique d'exception et à des propriétés anti-adhérentes de premier ordre, elle stoppe la dégradation physico-chimique des capteurs de précision par les milieux corrosifs, multipliant les intervalles de maintenance des installations. |
L’expertise au bout des doigts.
Tout ce dont vous avez besoin pour choisir en toute confiance.
Pourquoi les ingénieurs et responsables des achats du monde entier font confiance à Techyours+ ?
Extrusion à excentricité zéro.
Des longueurs prévisibles, sans mauvaises surprises.
Conformité mondiale certifiée.
Formulations sur mesure & délais d’exécution rapides.
