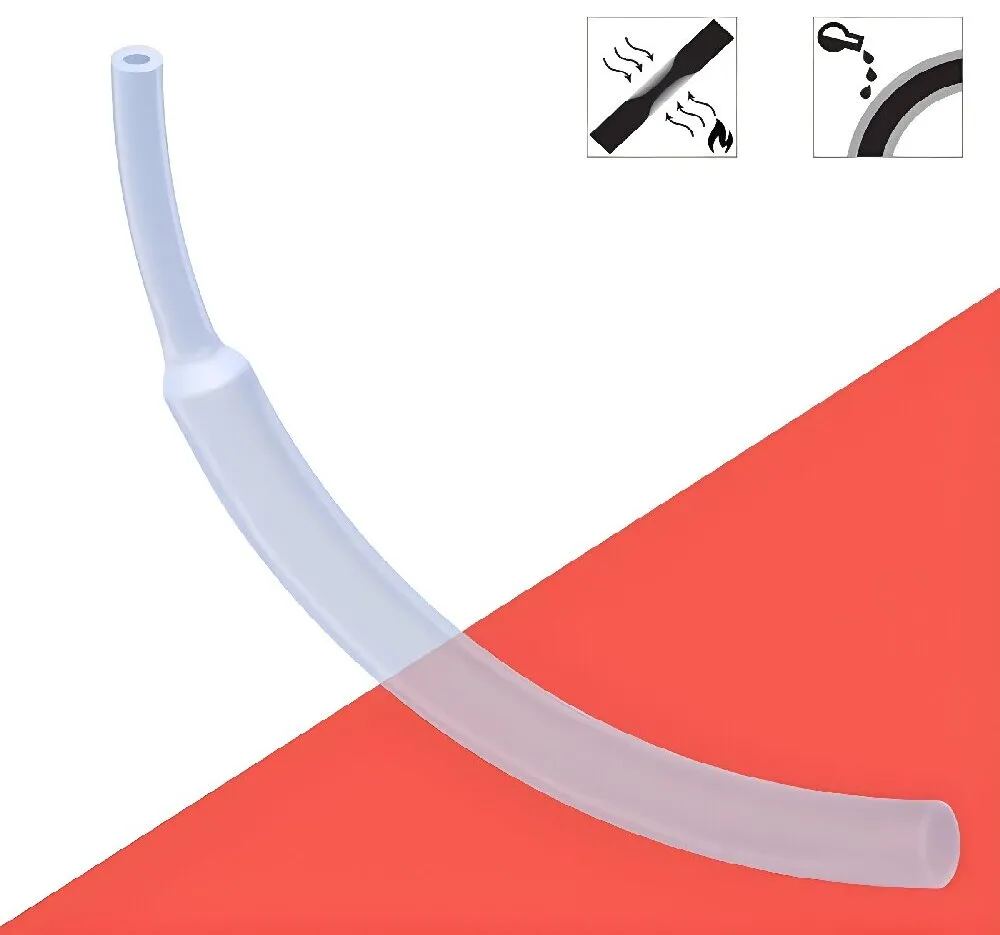

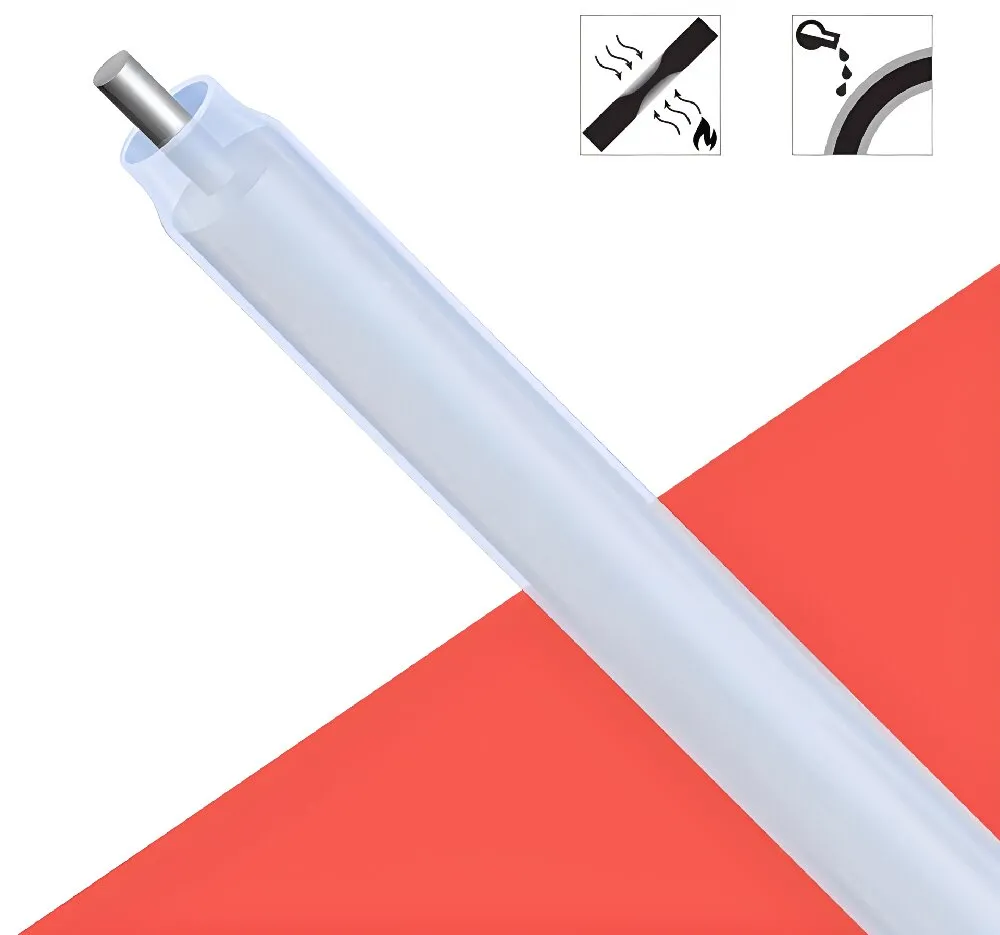

Techyours™ PTFE Tubing

Tubes Techyours™ en PTFE

Découvrez les Tubes Techyours™ en PTFE.

Les propriétés uniques des tubes en PTFE Techyours™ sont remarquables. Elles incluent une température d'utilisation élevée comparée à celle d'autres polymères, une résistance chimique quasi universelle, d'excellentes propriétés électriques à haute tension et haute fréquence, des propriétés antiadhésives, une utilisation possible à des températures extrêmement basses (conditions cryogéniques) et une résistance aux UV. Cependant, la résistance mécanique et la résistance à l'usure ne sont pas des critères pour lesquels le PTFE est recommandé, ce qui explique en partie le développement des tubes en FEP, PFA et ETFE.

La viscosité élevée du PTFE Techyours™ à l'état de gel (il ne fond pas complètement) empêche sa transformation par extrusion ou moulage par injection conventionnels. Les tubes en PTFE Techyours™ sont donc moulés à sec ou extrudés dans des extrudeuses hydrauliques avec (extrusion de pâte) ou sans (extrusion par piston) lubrifiants. L'extrusion de pâte de PTFE permet d'obtenir des tubes flexibles. Cependant, ce procédé s'effectue par lots et les grandes longueurs continues sont donc limitées à la taille du lot, contrairement aux fluoropolymères transformables à l'état fondu FEP, PFA et ETFE.

Points forts.

● Propriétés antiadhésives

● Résistance à la température jusqu'à 260 °C

● Résistance au vieillissement

● Stérilisation à la vapeur ou chimique en continu possible

● Excellente résistance chimique et faible coefficient de frottement

Applications des tubes en PTFE Techyours™

Technologies aérospatiales et de transport, électronique, composants et isolateurs, fabrication chimique et pharmaceutique, transformation des aliments, sciences environnementales, échantillonnage de l'air, dispositifs de transfert de fluides et systèmes de traitement de l'eau.

Tailles métriques

DIMENSIONS, DI x DE	DIAMÈTRE INTÉRIEUR (DI)	TOLÉRANCE, +/-	ÉPAISSEUR DE PAROI	TOLÉRANCE, +/-	DIAMÈTRE EXTÉRIEUR (DE)
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

Tailles en pouces

TAILLE (Fraction)	DIAMÈTRE INTÉRIEUR (DI)	ÉPAISSEUR DE PAROI	TOLÉRANCE (+/-)	DIAMÈTRE EXTÉRIEUR (DE)	TOLÉRANCE (+/-)
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

Tailles de spaghettis métriques

DIAMÈTRE INTÉRIEUR (DI)	Tolérance, +/-	Épaisseur de paroi	Tolérance, +/-	Diamètre extérieur (DE)
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

Tailles AWG

TAILLE	Diamètre intérieur (DI)		Mur de lumière		Paroi mince		Paroi épaisse		Paroi épaisse
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
