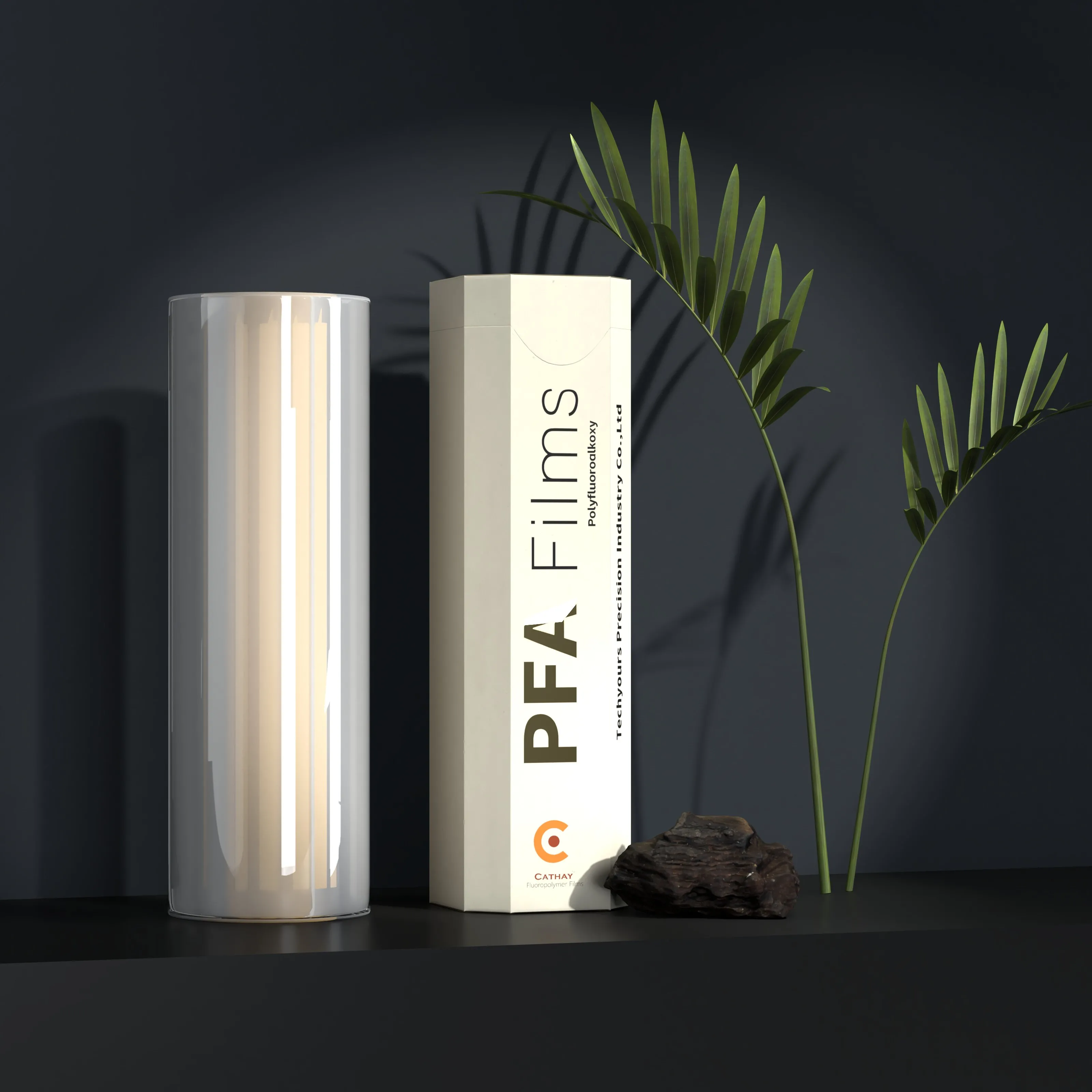

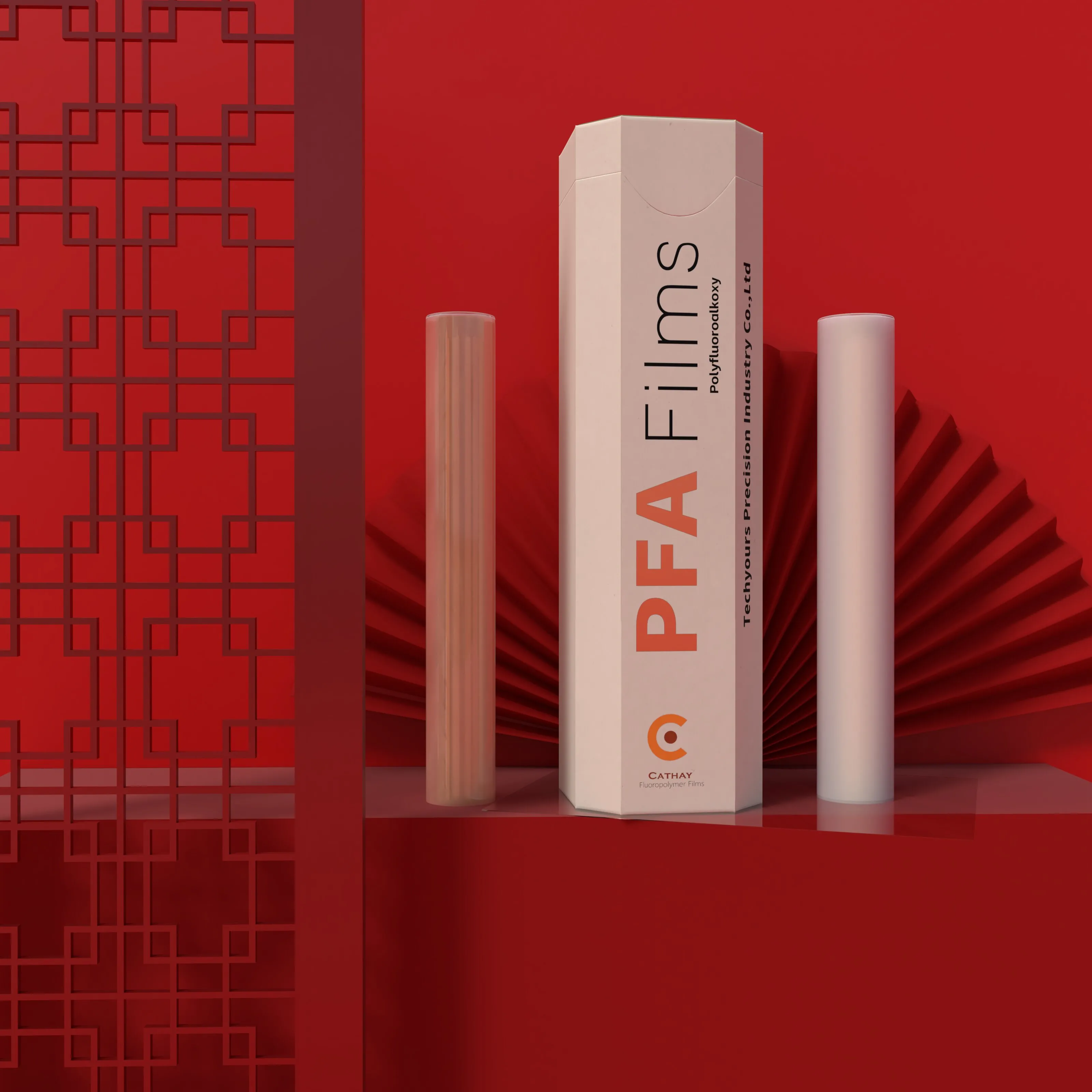

Film PFA Cathay™
Film PFA Everflon Cathay™
Températures extrêmes.
Une transparence remarquable.
Un film fluoropolymère PFA transformable à l’état fondu, conçu pour les hautes températures, les environnements chimiques agressifs, l’isolation électrique exigeante et les procédés industriels de précision.
Film fluoropolymère PFA haute température pour applications industrielles critiques
Le film PFA Everflon Cathay™ associe une excellente résistance chimique, une faible perméabilité, de très bonnes performances diélectriques, une tenue aux hautes températures, une grande transparence, de faibles propriétés d’adhérence et une transformation à l’état fondu. Il est destiné aux applications exigeantes en électronique, isolation électrique, fils et câbles, procédés chimiques, circuits imprimés, démoulage de composites, pompes chimiques, revêtements de cuves et autres systèmes industriels haute performance.
PFA · Fluoropolymère perfluoroalkoxy
Résistance chimiquePerformance diélectriqueThermoscellableTransparence optique
Pourquoi choisir le film PFA Everflon Cathay™
Conçu pour l’extrême.
Optimisé pour la précision.
Everflon Cathay™ PFA Film combines the chemical inertness, dielectric performance and thermal capability expected from premium fluoropolymers with the added advantages of transparency and melt-processability.
PERFORMANCE THERMIQUE
Une plage thermique exceptionnelle
Plage d’utilisation continue d’environ −254°C à 260°C (−425°F à 500°F), pour des performances remarquables aussi bien en environnement cryogénique qu’à haute température.
RÉSISTANCE CHIMIQUE
Très inerte. Hautement résistant.
Le PFA présente une excellente résistance aux produits chimiques agressifs et aux solvants, ce qui le rend adapté aux procédés chimiques, revêtements, pompes, joints et applications en contact avec des fluides.
FAIBLE PERMÉABILITÉ
Une barrière plus performante.
Sa faible perméabilité aux liquides, aux gaz, à l’humidité et aux vapeurs organiques répond aux besoins de barrière, de confinement et de protection dans les systèmes industriels exigeants.
PERFORMANCE DIÉLECTRIQUE
Des performances électriques stables.
Ses excellentes propriétés diélectriques sur une large plage de fréquences et de températures rendent le film PFA adapté à l’isolation électrique, aux fils et câbles, aux circuits imprimés et à l’électronique haute performance.
TRANSPARENCE OPTIQUE
Des performances proches du PTFE. Dans un film transparent.
Le PFA associe de nombreuses caractéristiques hautes performances proches du PTFE à une excellente transmission lumineuse et transparence, utiles pour l’inspection, la protection et les applications où l’aspect visuel est important.
TRANSFORMABLE À L’ÉTAT FONDU
Davantage de possibilités de mise en œuvre.
Contrairement aux fluoropolymères non transformables à l’état fondu, le film PFA peut être thermoscellé, thermoformé, soudé et collé thermiquement, offrant davantage de possibilités de fabrication et d’intégration.
Également conçu pourRésistance au fluage à haute température
Performances à très basse températureExcellente ténacité à basse température
Formulation matièreSans plastifiants, auxiliaires de procédé ni additifs
Pourquoi choisir un film PFA pour les hautes températures et les environnements chimiques agressifs ?
Le film fluoropolymère PFA est choisi lorsqu’il faut réunir température d’utilisation élevée, résistance chimique, faible perméabilité, isolation électrique, stabilité diélectrique, transparence optique, faible adhérence et transformation à l’état fondu. Ces caractéristiques en font un matériau pertinent pour l’électronique, les fils et câbles, les procédés chimiques, le démoulage de composites, les circuits imprimés, les pompes, les revêtements de cuves, les joints et d’autres applications industrielles exigeantes.
Film PFA Everflon Cathay™ · Grade S
Moins de pertes.
Plus de signal.
Le grade S du film PFA Cathay™ est conçu pour les applications où les performances diélectriques, l’isolation électrique, la faible distorsion du signal et la transparence sont essentielles. Il convient particulièrement aux stratifiés PCB, circuits imprimés flexibles, câbles plats, isolation des fils et câbles et protections transparentes.
Résine PFA Everflon™ vierge de qualité premium
Plage MFI indiquée pour la résine du grade S
Pour l’intégrité du signal et les performances d’isolation
01
Faible constante diélectrique et faibles pertes
Conçu pour tirer parti de la faible constante diélectrique et du faible facteur de dissipation du PFA sur une large plage de températures et de fréquences, afin de limiter la distorsion et l’atténuation du signal.
02
Résistivité de surface et de volume élevée
Une résistivité électrique élevée contribue à limiter les courants de fuite et à assurer une isolation fiable dans les applications exigeantes de fils, câbles et électronique.
03
Conçu pour les PCB et les systèmes de câblage
Un choix pertinent pour les stratifiés PCB, circuits imprimés flexibles, câbles plats, l’isolation haute température et les systèmes de fils & câbles lorsque la performance diélectrique est prioritaire.
04
Une transparence adaptée au contrôle visuel
Le grade S est également recommandé pour les applications de protection, d’habillage et de transparence lorsque l’aspect visuel et la clarté optique sont importants.
Film PFA à hautes performances diélectriques pour PCB, circuits flexibles et fils & câbles
Le grade S du film PFA Everflon Cathay™ est destiné aux applications électriques et électroniques exigeant de faibles pertes diélectriques, une faible distorsion du signal, de hautes performances d’isolation et une excellente transparence. Les applications typiques incluent les stratifiés PCB, circuits imprimés flexibles, câbles plats, isolation des fils et câbles, isolation électrique haute température et protections transparentes.
Film PFA Everflon Cathay™ · Grade W
Assemblez davantage.
Optimisez les coûts.
Le grade W du film PFA Cathay™ est un grade mécanique orienté optimisation des coûts, développé pour les applications où l’aspect premium n’est pas prioritaire. Il convient particulièrement au collage thermofusible, aux rubans de soudage et au collage thermique.
Conçu pour les usages industriels fonctionnels
Applications de collage thermofusible et de ruban de soudage
Économie potentielle indiquée pour le grade W
01
Conçu pour le soudage et le collage
Le grade W est positionné pour les applications de collage thermofusible, de ruban de soudage et d’assemblage thermique, lorsque la fonction du procédé compte davantage que l’aspect visuel.
02
Les performances du PFA là où elles comptent
Ce grade conserve les caractéristiques physiques, mécaniques et thermiques associées au film PFA et répond ainsi aux environnements de fabrication industrielle exigeants.
03
Adapté aux hautes températures
Avec une température d’utilisation continue indiquée de 260°C (500°F), le grade W peut répondre aux procédés thermiques intensifs et aux conditions de service à haute température.
04
Conçu pour améliorer l’économie du projet
Pour les applications ne nécessitant pas un niveau d’aspect élevé, le grade W constitue une voie plus économique vers les performances du PFA, avec une économie indiquée pouvant atteindre 25 %.
Film PFA économique pour collage thermofusible, ruban de soudage et assemblage thermique
Le grade W du film PFA Everflon Cathay™ est un film fluoropolymère PFA de grade mécanique destiné au collage thermofusible, au ruban de soudage, au collage thermique et à la fabrication industrielle. Il vise les applications privilégiant les performances mécaniques et thermiques plutôt que l’aspect premium, tout en conservant le profil de performance essentiel du PFA.
Film PFA Everflon Cathay™ · Grade W
Assemblez davantage.
Optimisez les coûts.
Le grade W du film PFA Cathay™ est un grade mécanique orienté optimisation des coûts, développé pour les applications où l’aspect premium n’est pas prioritaire. Il convient particulièrement au collage thermofusible, aux rubans de soudage et au collage thermique.
Conçu pour les usages industriels fonctionnels
Applications de collage thermofusible et de ruban de soudage
Économie potentielle indiquée pour le grade W
01
Conçu pour le soudage et le collage
Le grade W est positionné pour les applications de collage thermofusible, de ruban de soudage et d’assemblage thermique, lorsque la fonction du procédé compte davantage que l’aspect visuel.
02
Les performances du PFA là où elles comptent
Ce grade conserve les caractéristiques physiques, mécaniques et thermiques associées au film PFA et répond ainsi aux environnements de fabrication industrielle exigeants.
03
Adapté aux hautes températures
Avec une température d’utilisation continue indiquée de 260°C (500°F), le grade W peut répondre aux procédés thermiques intensifs et aux conditions de service à haute température.
04
Conçu pour améliorer l’économie du projet
Pour les applications ne nécessitant pas un niveau d’aspect élevé, le grade W constitue une voie plus économique vers les performances du PFA, avec une économie indiquée pouvant atteindre 25 %.
Film PFA économique pour collage thermofusible, ruban de soudage et assemblage thermique
Le grade W du film PFA Everflon Cathay™ est un film fluoropolymère PFA de grade mécanique destiné au collage thermofusible, au ruban de soudage, au collage thermique et à la fabrication industrielle. Il vise les applications privilégiant les performances mécaniques et thermiques plutôt que l’aspect premium, tout en conservant le profil de performance essentiel du PFA.
Film PFA Everflon Cathay™ · Propriétés techniques
La performance.
Mesurée.
Propriétés physiques, mécaniques, électriques, thermiques et optiques représentatives du film PFA Everflon Cathay™. La sélection finale doit tenir compte du grade, de l’épaisseur, de l’historique de transformation, des conditions d’essai et de l’environnement réel d’utilisation.
Température d’utilisation continue typique
Valeur typique pour un film de 25 μm
Valeur typique
Valeur typique
Propriétés physiques typiques
Données techniques du film PFA
Les valeurs ci-dessous sont des valeurs représentatives issues de la page produit de référence du film PFA Cathay™.
| Catégorie | Propriété | Méthode d’essai | Unité | Valeur typique |
|---|---|---|---|---|
| Général | Masse volumique relative | ASTM D792 | — | 2.15 |
| Rendement surfacique (film 25 μm) | — | m²/kg | 18 | |
| Inflammabilité | UL 94 | — | V-0 | |
| Absorption d’eau | — | % | <0.01 | |
| Mécanique | Résistance à la traction à rupture | ASTM D882 | MPa | 26 |
| Allongement à rupture | ASTM D882 | % | 300 | |
| Module de traction | ASTM D882 | MPa | 480 | |
| Résistance initiale à la déchirure, 25 μm | ASTM D1004 | — | 2.2–2.7 | |
| Résistance à la propagation de déchirure, 25 μm | ASTM D1922 | — | 1.4–1.5 | |
| Durabilité | Endurance au pliage (M.I.T.) | ASTM D2176 | cycles | 500,000 |
| Électrique | Rigidité diélectrique, 25 μm | ASTM D149 | kV/mm | 185 |
| Constante diélectrique, 1 kHz | ASTM D150 | — | 2.1 | |
| Facteur de dissipation, 1 kHz | ASTM D150 | — | 0.0005 | |
| Thermique | Point de fusion | ASTM D3418 | °C | 310 |
| Température d’utilisation continue | — | °C | 260 | |
| Chaleur massique | — | J/(kg·K) | 1172 | |
| Conductivité thermique | — | W/(m·K) | 0.195 | |
| Coefficient de dilatation thermique linéaire | ASTM D696 | mm/(mm·°C) | 9.9 × 10−5 | |
| Indice limite d’oxygène | ASTM D2863 | % | 95 | |
| Optique | Indice de réfraction | ASTM D542 | — | 1.35 |
| Transmission solaire | ASTM E424 | % | 96 |
Plage de température−254°C to 260°C
Plage d’utilisation continue indiquée
Plage de transformation à l’état fondu300–310°C
Plage de température de fusion indiquée
Procédés possiblesSceller · Former · Souder · Coller
Thermoscellage, thermoformage, soudage et collage thermique
Propriétés électriques, mécaniques, thermiques et optiques du film PFA
Le film PFA Everflon Cathay™ associe température d’utilisation continue élevée, faible absorption d’eau, excellent comportement diélectrique, bonnes performances en traction et allongement, faible inflammabilité et forte transmission optique. Ces propriétés sont importantes pour l’isolation électrique, les fils et câbles, les stratifiés PCB, les circuits flexibles, les procédés chimiques, le démoulage des composites, les revêtements de cuves et les applications industrielles haute température.
Pour l’évaluation technique, considérer ensemble l’épaisseur du film, l’exposition en température, les exigences électriques, le contact chimique, les sollicitations mécaniques et le procédé de fabrication, ainsi que la spécification produit applicable.
Les valeurs indiquées sont des valeurs typiques et non des limites de spécification garanties. Les propriétés réelles peuvent varier selon le grade, l’épaisseur, l’historique de transformation, les conditions d’essai et l’environnement d’utilisation. Utiliser la documentation technique Everflon la plus récente pour la conception, la qualification, la validation et l’approbation finale du matériau.
Film PFA Everflon Cathay™ · Guide de sélection des grades
Commencez par le besoin.
Puis choisissez le grade.
Choisissez le grade du film PFA en définissant d’abord l’application, les exigences électriques, le procédé de fabrication, les attentes d’aspect et les conditions d’utilisation. Le grade S Cathay™ est optimisé pour les performances électriques et optiques, tandis que le grade W est orienté soudage, collage et économie.
S
ÉLECTRIQUE + OPTIQUELa performance diélectrique ou la transparence est-elle prioritaire ?
Commencez par le grade S lorsque les faibles pertes diélectriques, l’isolation électrique, l’intégrité du signal et la transparence sont essentielles à l’application.
Faible constante diélectrique
Faible facteur de dissipation
Résistivité de surface et de volume élevée
Excellente transparence optique
Stratifiés PCB et circuits flexibles
Câbles plats et isolation des fils & câbles
POINT DE DÉPART RECOMMANDÉ POUR
Électronique · Isolation électrique · PCB · Câbles
Découvrir le grade S →W
SOUDAGE + ÉCONOMIELe soudage, le collage ou l’optimisation des coûts est-il prioritaire ?
Commencez par le grade W lorsque la fonction prime sur l’aspect et que le collage thermofusible, le ruban de soudage ou le collage thermique constitue une exigence principale du procédé.
Film PFA de grade mécanique
Applications de collage thermofusible
Ruban de soudage
Collage thermique
Performances physiques / mécaniques / thermiques complètes du PFA
Jusqu’à 25 % d’économie indiquée
POINT DE DÉPART RECOMMANDÉ POUR
Soudage · Collage · Fabrication · Optimisation des coûts
Découvrir le grade W →Comparaison rapide
Film PFA Cathay™ : grade S vs W
Un point de départ pratique pour l’ingénierie, les achats et l’évaluation des applications.
| Critère de sélection | Grade S | Grade W |
|---|---|---|
| Positionnement principal | Performance électrique + optique | Soudage + économie mécanique |
| Priorité électrique / diélectrique | Recommandé | Selon l’application |
| Priorité optique / aspect | Recommandé | Pas l’objectif principal |
| Collage thermofusible / ruban de soudage | Possible après étude de l’application | Recommandé |
| PCB / circuit flexible / câble | Très adapté | Selon l’application |
| Usage mécanique / fonctionnel | Oui | Positionnement principal |
| Optimisation des coûts | Priorité à la performance | Jusqu’à 25 % d’économie indiquée |
AVANT LA SÉLECTION FINALE
Laissez les conditions d’utilisation guider le choix.
La sélection finale du grade doit tenir compte de l’épaisseur, de la température d’utilisation, des exigences électriques, de l’exposition chimique, du procédé de fabrication, des exigences d’aspect, des dimensions et du volume annuel prévu.
Température d’utilisationÉpaisseur du filmLargeur / dimensionsExigences électriquesExposition chimiqueProcédé de fabricationExigence d’aspectVolume annuel
Comment choisir entre les grades S et W du film PFA
Choisissez le grade S du film PFA Everflon Cathay™ lorsque les priorités sont les faibles pertes diélectriques, l’isolation électrique, l’intégrité du signal, les stratifiés PCB, les circuits imprimés flexibles, les câbles plats, l’isolation des fils et câbles ou la transparence optique. Choisissez le grade W lorsque le collage thermofusible, le ruban de soudage, le collage thermique, l’usage mécanique ou l’optimisation des coûts sont prioritaires.
La sélection finale du film PFA doit toujours être confirmée selon la température réelle d’utilisation, l’environnement chimique, les performances électriques, l’épaisseur, les dimensions et les conditions de fabrication de l’application finale.
Film PFA Everflon Cathay™ · Questions fréquentes
Questions fréquentes.
Réponses claires.
Réponses pratiques pour les ingénieurs, acheteurs, équipes R&D et de production évaluant un film PFA pour les hautes températures, la résistance chimique, l’isolation électrique, le collage et le démoulage.
01Qu’est-ce qu’un film PFA ?+
Le film PFA est un film fluoropolymère transformable à l’état fondu à base de résine perfluoroalkoxy. Il associe tenue aux hautes températures, excellente résistance chimique, faible perméabilité, bonnes performances diélectriques, faible frottement de surface et transparence optique.
02Quelle plage de température un film PFA peut-il supporter ?+
La page produit de référence du film PFA Cathay™ indique une plage d’utilisation continue d’environ −254°C à 260°C (−425°F à 500°F). Les limites réelles d’utilisation doivent être vérifiées selon l’épaisseur, les sollicitations mécaniques, l’exposition chimique, les conditions de procédé et la durée d’exposition à la température.
03Le film PFA résiste-t-il aux produits chimiques agressifs et aux solvants ?+
Oui. Le PFA est reconnu pour son excellente résistance à une large gamme de produits chimiques et de solvants. Il est donc étudié pour les équipements de procédés chimiques, composants de pompes, revêtements de cuves, systèmes en contact avec des fluides et applications anticorrosion. La compatibilité finale doit être vérifiée selon le produit chimique, sa concentration, la température, la pression et le temps d’exposition.
04Le film PFA convient-il à l’isolation électrique ?+
Oui. Le film PFA présente une faible constante diélectrique, un faible facteur de dissipation, une résistivité électrique élevée et une bonne rigidité diélectrique. Il peut donc être étudié pour l’isolation électrique, les stratifiés PCB, les circuits imprimés flexibles, les câbles plats, les fils et câbles et d’autres applications électroniques haute performance.
05Quelle est la différence entre les grades S et W du film PFA Cathay™ ?+
Le grade S est orienté performances électriques, diélectriques et optiques, et constitue le point de départ recommandé pour les stratifiés PCB, circuits flexibles, câbles plats, isolation des fils et câbles et protections transparentes. Le grade W est un film PFA de grade mécanique orienté économie, principalement destiné au collage thermofusible, au ruban de soudage, au collage thermique et aux applications fonctionnelles où l’aspect premium n’est pas prioritaire.
06Le film PFA peut-il être thermoscellé ou soudé ?+
Oui. Le PFA étant transformable à l’état fondu, le film peut être thermoscellé, thermoformé, soudé et collé thermiquement dans des conditions de procédé adaptées. Le grade W est le principal grade Cathay™ à évaluer lorsque le ruban de soudage ou le collage thermofusible est l’application principale.
07Le film PFA peut-il être utilisé dans les PCB et les circuits flexibles ?+
Oui. La faible constante diélectrique, le faible facteur de dissipation, la résistivité élevée et la tenue aux hautes températures font du film PFA un candidat pour les stratifiés PCB, les circuits imprimés flexibles et les structures électroniques associées. Le grade S est le point de départ recommandé lorsque la performance diélectrique et l’intégrité du signal sont importantes.
08Le film PFA peut-il être utilisé comme film de démoulage pour composites ?+
Oui. Le PFA associe faible frottement, surface antiadhérente et tenue aux hautes températures. Il peut donc être évalué comme film de démoulage dans le moulage et la cuisson des composites. L’épaisseur finale et les conditions de procédé doivent être choisies selon l’outillage, le système de résine et le cycle de cuisson.
09Quelles sont les applications typiques du film PFA ?+
Les applications typiques listées pour le film PFA Cathay™ comprennent les procédés chimiques, les fils et câbles, l’électronique, les circuits imprimés, le démoulage des composites, les pompes chimiques, les revêtements de cuves, les revêtements thermorétractables de rouleaux, les disques de rupture et les joints.
10Le film PFA est-il transparent ?+
Oui. Le film PFA offre une excellente transparence et transmission lumineuse tout en conservant ses propriétés de tenue en température, de résistance chimique et diélectriques. Cela est utile lorsque l’inspection visuelle, l’aspect ou une protection transparente est importante.
11Quelles sont les propriétés électriques typiques du film PFA ?+
Le tableau de propriétés typiques indique une constante diélectrique de 2,1 à 1 kHz, un facteur de dissipation de 0,0005 à 1 kHz et une rigidité diélectrique de 185 kV/mm pour un film de 25 μm. Il s’agit de valeurs représentatives et non de limites de spécification garanties.
12Peut-on étudier une épaisseur, une largeur ou d’autres dimensions spécifiques pour un projet ?+
Les dimensions et besoins de transformation spécifiques doivent être étudiés au cas par cas. Pour une demande de prix ou une étude technique, indiquez l’épaisseur visée, la largeur ou les dimensions finies, la température d’utilisation, le procédé de fabrication, les exigences électriques ou chimiques et le volume annuel prévu.
Film PFA Everflon Cathay™ · Conseil technique
Décrivez-nous l’application.
Nous vous aiderons à cibler les options.
Le moyen le plus efficace d’évaluer un film PFA est de partir des conditions réelles d’utilisation. Indiquez la température, l’épaisseur, les dimensions, les exigences électriques, l’environnement chimique et le procédé de fabrication afin d’identifier plus rapidement le grade et la spécification adaptés.
Devis, échantillon et support technique pour film PFA
Le film PFA Everflon Cathay™ peut être évalué pour l’isolation électrique, l’électronique, les stratifiés PCB, les circuits flexibles, les fils et câbles, les procédés chimiques, le démoulage des composites, les pompes chimiques, les revêtements de cuves, le thermoscellage, le soudage et les applications industrielles haute température. Pour une étude technique ou un devis, indiquez les conditions d’utilisation finale et le volume annuel estimé.
01
Déterminer si le grade S ou le grade W constitue le meilleur point de départ.
02
Étudier l’épaisseur, la largeur, le format de rouleau et les besoins de transformation.
03
Aligner les exigences thermiques, électriques, chimiques et de mise en œuvre.
INFORMATIONS RECOMMANDÉES POUR LA DEMANDE DE PRIX
Informations à inclure dans votre demande.
Ces informations permettent aux équipes techniques et commerciales d’évaluer plus rapidement l’option de film PFA la mieux adaptée et de réduire les échanges complémentaires.
Température d’utilisation
Température continue, température de pointe et durée d’exposition.
Épaisseur du film
Épaisseur nominale visée ou plage acceptable.
Largeur / dimensions
Largeur de bande requise, format de rouleau ou dimensions finies.
Exigences électriques
Isolation, rigidité diélectrique, pertes diélectriques ou conditions de fréquence.
Exposition chimique
Type de produit chimique, concentration, température et durée de contact.
Procédé de fabrication
Thermoscellage, soudage, thermoformage, stratification, collage ou transformation.
Secteur / application
Électronique, fils & câbles, procédés chimiques, composites ou autre usage final.
Volume annuel estimé
Prototype, qualification, présérie ou demande annuelle estimée.
ÉTUDE DU PROJETCommencez par vos conditions d’utilisation.
Demander un devis →La disponibilité d’épaisseurs, largeurs, formats de rouleaux, couleurs, perforations ou autres options de transformation spécifiques doit être confirmée pour chaque projet.
La puissance est de famille.
Fin à l'extrême. Fort dans l'âme.
Moteur de possibilités.
Procédé de moulage composite
Architecture/Serre
Photovoltaïque/Solaire
Électrique
Industrie pharmaceutique
Traitement chimique
Couvertures de radôme
Écrans anti-éclaboussures
ENQUÊTE
